State Transition Diagram (STD)

Pengertian STD yaitu Diagram transaksi keadaan atau state transition diagram (STD) adalah diagram yang digunakan untuk menggambarkan keadaan yang menjadi perilaku sistem.

Berikut perubahan atau transisinya

Notasi- Notasi State Transition Diagram

Notasi yang digunakan untuk membuat State Transition Diagram ada dua yaitu State yang disimbolkan dengan segi empat dan Transisi State/ perubahan state yang disimbolkan dengan anak panah

State Transition Diagram (STD)

Ada dua jenis state yaitu State Awal (Initial State) dan State Akhir (Final State). Initial State hanya diperbolehkan satu saja, sedangkan Final State dapat lebih dari satu. Dikatakan Final State jika tidak ada perubahan keadaan dari keadaan tersebut ke keadaan lainnya. Jika ternyata masih ada dan Final State-nya hanya satu, maka akan terjadi looping terus menerus tanpa pernah berhenti.

Setiap panah diberikan label yang menunjukkan kejadian (event) yang akan menyebabkan perubahan dari satu state ke state lainnya. Label tersebut adalah Kondisi dan Aksi. Kondisi adalah suatu event pada lingkaran eksternal yang dapat dideteksi oleh sistem yang menyebabkan perubahan terhadap state dari state menunggu ke state menunggu lainnya atau dari suatu aktivitas ke aktivitas lainnya, misalnya interrupt. Aksi adalah reaksi terhadap kondisi yang menghasilkan output misalnya pesan dilayar.

Pedoman Pembuatan STD

Ada 2 (dua) cara pendekatan dalam membuat State Transition Diagram yaitu :
  1. Identifikasi setiap kemungkinan state dari sistem dan gambarkan masing- masing pada sebuah kotak. Lalu buatlah hubungan antara state tersebut.
  2. Mulai dengan state pertama dan dilanjutkan dengan state berikutnya sesuai dengan aliran yang diinginkan.

Contoh gambar State Transition Diagram (STD)
State Transition Diagram (STD)

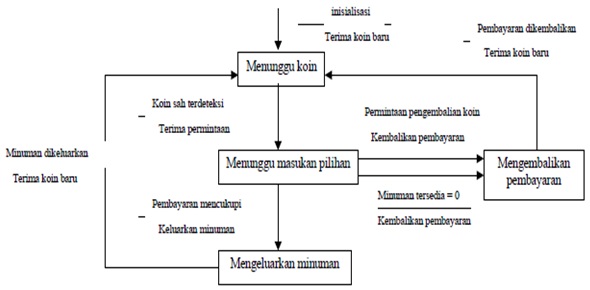

Gambar STD untuk mesin otomatis penjual minuman

Sumber Referensi :

  1. http:// www.docstoc.com/docs/102289143/DFD-20part-202. 6 Januari 2013.
  2. Hartono. Jogiyanto.2005.Analisis dan Desain.Andi Offset.Yogyakarta.
  3. Pohan. I., Husni.1997.Pengantar Perancangan Sistem.Penerbit Erlangga.Jakarta.
  4. Raymond Mc. Leod, Jr.2001.Sistem Informasi Manajemen.PT Prehalindo.Jakarta.
  5. HM., Jogianto. 1989. ANALISA & DISAIN Sistem Informasi: Pendekatan Terstruktur Teori dan Praktek Aplikasi Bisnis. Penerbit ANDI Yogyakarta. Yogyakarta.
